执行标准：GB+50150-2016/DL/T849.6-2004
产品别称：变频串联谐振、变频串联谐振交流耐压试验装置、变频谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、发电机交流耐压试验装置，GIS交流耐压试验设备
我们竭诚为您提供更放心、更专业的产品咨询与技术指导服务，专业为您，真诚为您提供优 质电测电气试验设备，提供工程预约及产品咨询。
销售热线： 13307128173（蔡经理） 13797030071（徐经理）
近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE交联聚乙烯电缆有 不同程度的损害。有的研究机构观点认为XLPE结构具有承储积累单极性残余电荷的能力， 当在直流试验后，如不能有效的释放直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中， 由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。交联聚 乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。直流试验也不能真实模拟运行状态下 电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺的缺陷。因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。同时，各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压试验也定期进行。这些设备的试验要求的试验设备容量大，通常情况下采用谐振的方法进行试验，但必须是在工频条件下或等效工频条件下进 行。等效工频条件一般采用45～65HZ的频率范围，但是很多试验单位要求30-300HZ试验电 源对这类设备进行交流耐压试验。另外还有一种低频设备，0.1HZ的超低频设备耐压仪，他有一个弊端就是电压很难做到很高，在行业里推广使用一直没有得到用户的大面积认可。串 联谐振装置的应用很快就得到市场的认可，他是真实模拟运行状态施加电压，能够很快的发 现被试设备本身状态情况。

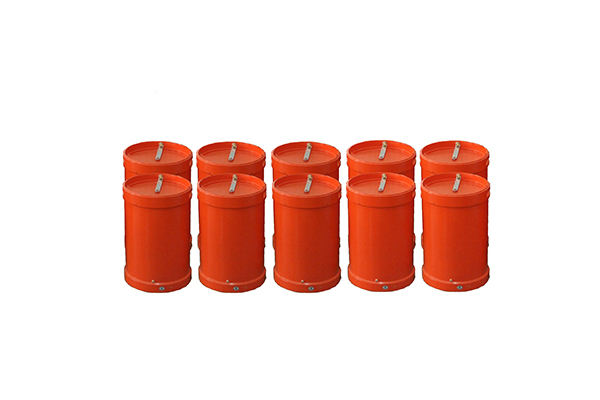

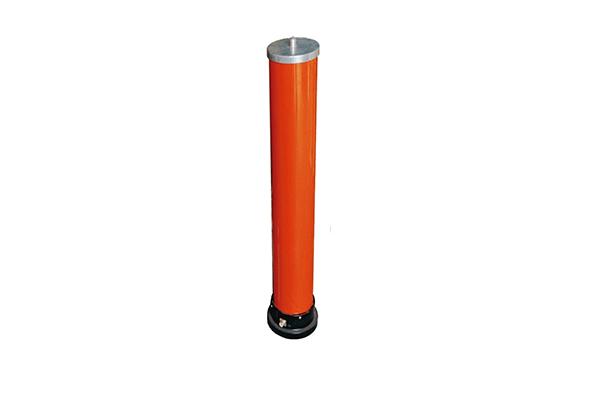

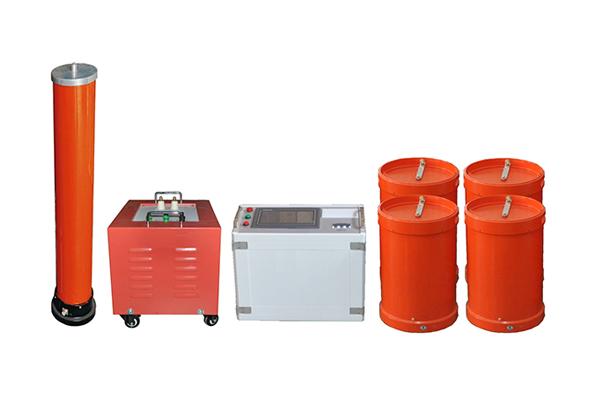

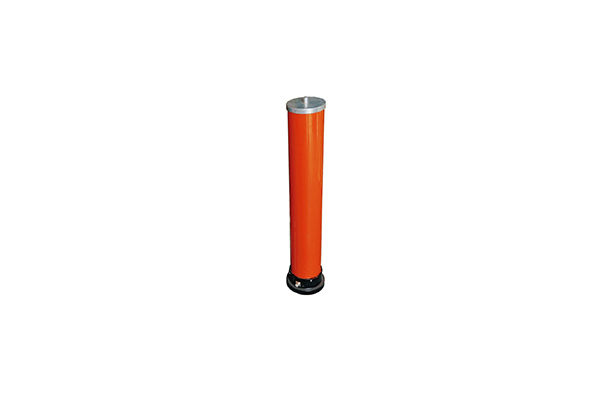

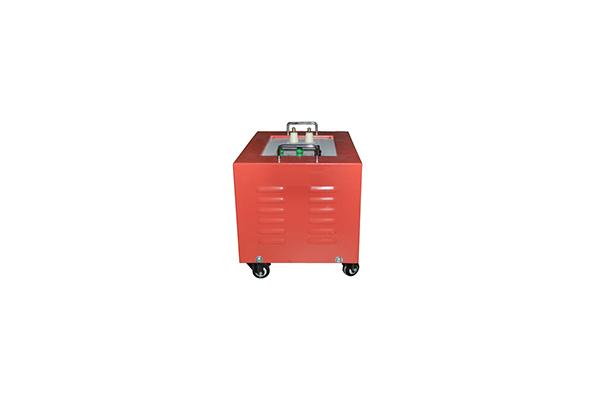

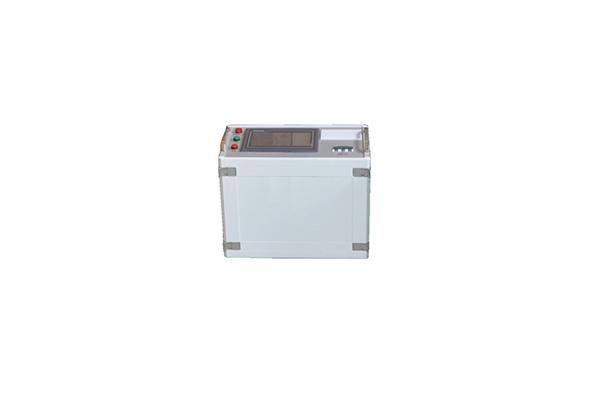

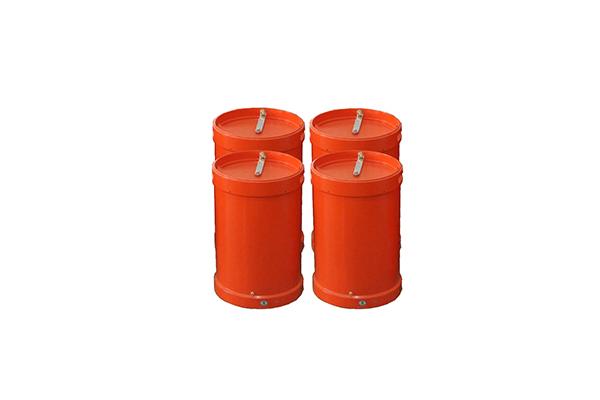

NDCHX 系列串联谐振交流耐压装置主要用于10kV、35kV、66kV、110kV、220kV的交联橡塑电力电 缆，66kV、110kV、220kV的组合电器（GIS）的变频交流耐压试验，水力和火力发电机或电 力变压器等的工频交流耐压试验。其基本原理是采用可调节（30-300HZ）串联谐振试验设备 与被试品电容谐振产生交流试验电压。由于电缆的电容量较大，采用传统的工频试验变压器 很笨重、庞大、大电流的工作电源现场不易取得，因此一般都采用串联谐振交流耐压试验设 备。其输入电源的容量显著降低，重量减轻，便于使用和运输。初期都采用调感式串联谐振 设备（50HZ），但存在自动化程度差、噪音大等缺点。因此现在大多采用变频谐振，可以得到 更高的品质因数（Q值），并具有自动调谐、多重保护、以及降低噪音、灵活的组合方式、单件重量轻等优点。
