NDCHX-216kVA-216kV 串联谐振交流耐压装置

执行标准:GB+50150-2016/DL/T849.6-2004

  • 输出试验电压: 0 ~ 216kV
  • 输出试验电流: 0 ~ 4A
  • 输出频率: 20 ~ 300Hz

产品别称:变频串联谐振、变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、发电机交流耐压试验装置,GIS交流耐压试验设备

我们竭诚为您提供更放心、更专业的产品咨询与技术指导服务,专业为您,真诚为您提供优 质电测电气试验设备,提供工程预约及产品咨询。

销售热线: 13307128173(蔡经理) 13797030071(徐经理)

售前咨询:027-87531729

串联谐振交流耐压试验装置,简称串联谐振装置,它是运用串联谐振的原理,通过励磁变压器激发串联谐振回路,并在电抗器电感L固定情况下调节输出频率f,或者在频率f50HZ60HZ)固定的情况下调节电抗器的电感L,  当测试频率f、电抗器电感L、被试品电容三个参数使 2пf L=1/2пf Cx  (即ωL=1/ωCx)条件达成时,即测试回路达到谐振状态,此时谐振电压即为加到被试品上的试验电压。据此,串联谐振交流耐压试验装置又分为调频串联谐振试验装置和调感串联谐振试验装置;

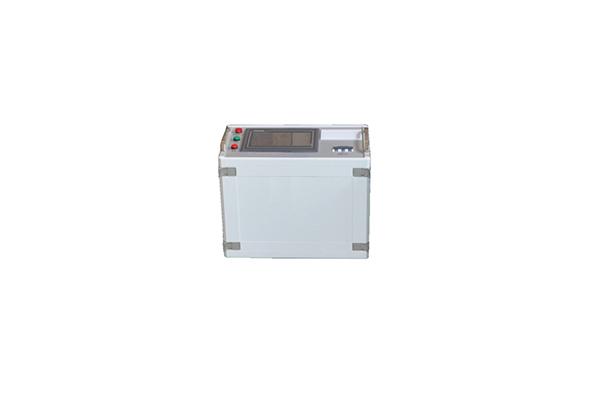

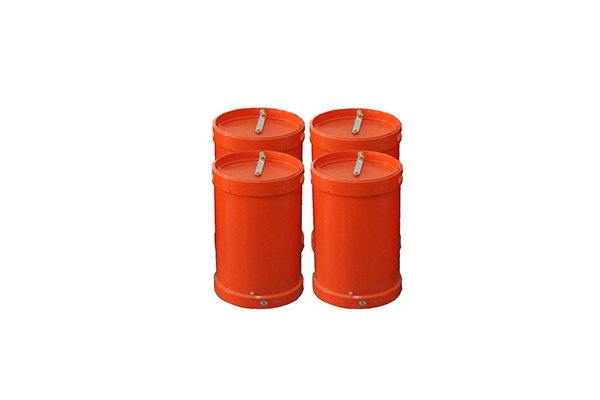

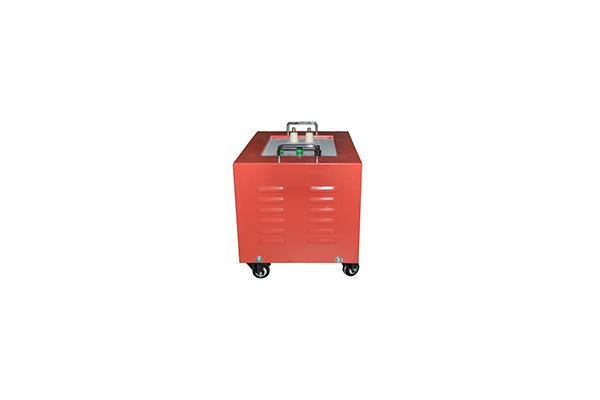

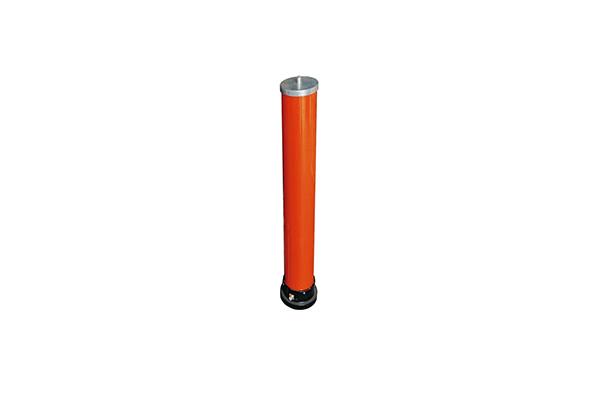

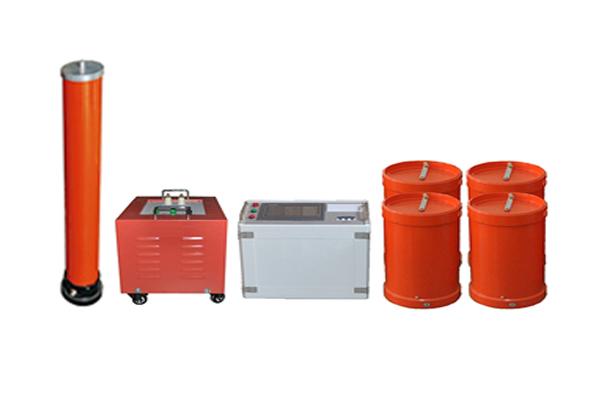

 NDCHX-216kVA-216kV 串联谐振交流耐压装置是一款为35kV电压等级电力设备进行高压预防试验的一款经典配置,这套设备可以完成35kV的变电站所有设备的交流耐压试验。并且方便携带,只有4节电抗器,一个手提式操作箱,一台变压器,一台分压器,可对电缆、高压开关、避雷器、母线、绝缘子、互感器、电力变压器等做预防性试验,如现实中电缆长度达到20米以上,工频耐压无法升压使电缆做预防性耐压试验,所以需要经过谐振,计算出在一定长度的电缆或大型变压器的谐振频率是多少,在交流情况下,使隔离变输入谐振频率的电压,从而使电抗器升压到所要达到的高压电压值, NDCHX变频串联谐振试验成套装置采用了优质的配件和先进的制造工艺。能适应不同的环境、气候条件和海拔高度。是变电站必备的一套高压试验设备。也是电力安装、修试工程单位必备的耐压设备。
