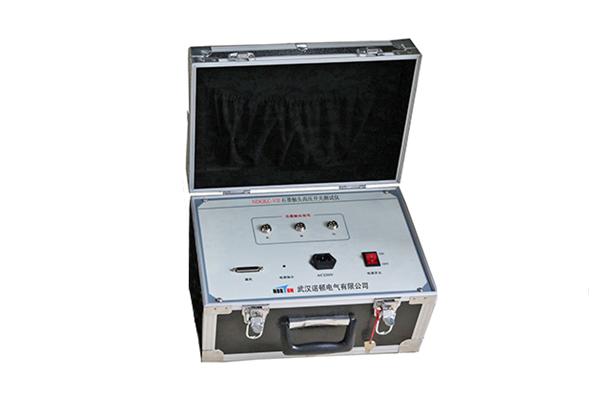

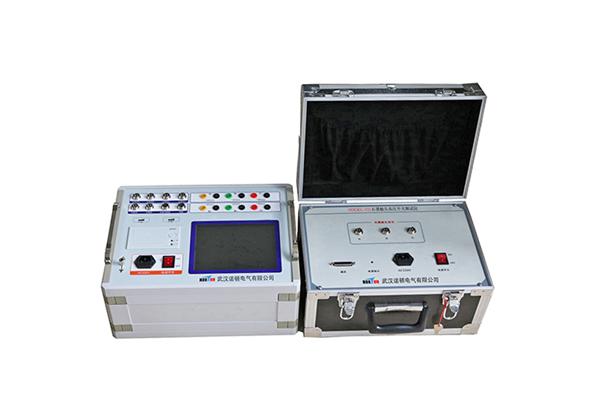

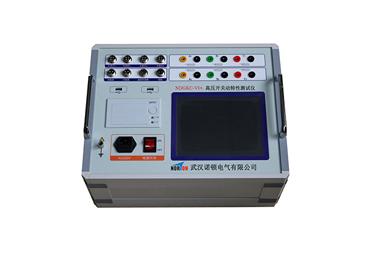

NDGKC-Ⅷ 石墨触头高压开关测试仪又称高压石墨开关动特性测试仪及是石墨开关特性测试仪，高压石墨开关动特性测试仪针对西门子石墨开关、少油开关、多油开关、真空开关、六氟化硫开关的动特性测试，高压石墨开关动特性测试仪可靠测试石墨触头6个断口的动态电阻波形的动特性而研发生产的一款专用石墨开关特性测试仪。

       NDGKC-Ⅷ 石墨触头高压开关测试仪是为适应各种户内、户外少油、多油开关、真空开关、六氟化硫开关以及西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形的动特性而研发生产的一款专用高压石墨开关特性测试仪；其主要功能特点是采用汉字提示和图形显示以人机对话的模式操作，简单快捷，适用于国内外生产的所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关以及西门子石墨触头开关机械特性试验，满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数，NDGKC-Ⅷ 石墨触头高压开关测试仪具有智能化、抗干扰性强以及高精度等众多优点，广受客户的青睐。

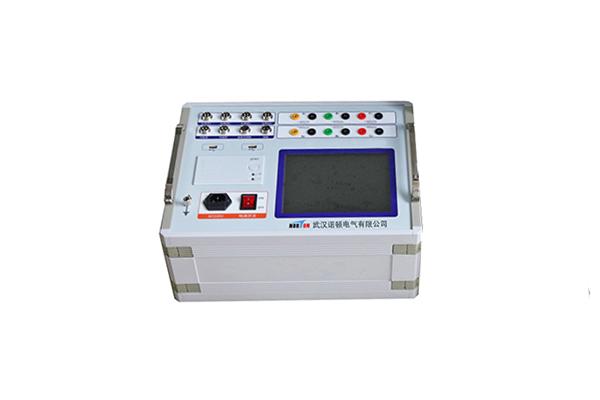

☆、石墨触头高压开关测试仪有8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

☆、高速热敏打印机，方便现场打印测试数据。

☆、石墨触头高压开关测试仪机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

☆、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

☆、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

☆、开关动作一次，得到所有数据及图形。

☆、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

☆、石墨开关测试仪配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

☆、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、6路石墨开关测量。

☆、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

☆、石墨触头高压开关测试仪内部抗干扰电路可满足800KV变电站内可靠使用。

☆、时间测量：12路固有分闸（合闸）时间、分闸（合闸）相内不同期、分闸（合闸）相间不同期、合闸（分闸）弹跳时间（弹跳次数）

    内触发测试范围：0.01ms～20s，分辨率：0.01ms,

    外触发测试范围：20s～200s，分辨率：0.1ms,

    准确度：在200ms以内准确率：(0.1%t±0.1)ms

☆、测速范围：1mm传感器 0.01～25.00m/s，

                      0.1mm传感器 0.001～20.0m/s

                      360°角度传感器 1周波/ 0.25°

☆、合闸电阻测量：3/6路固有分闸（合闸）时间、分闸（合闸）相内不同期、分闸（合闸）相间不同期、合闸电阻投入时间、电阻值

☆、测量范围：20～10KΩ,分辨率0.1Ω，准确度：≤3%±1个字

☆、重合闸测量：合分、分合、分合分

☆、石墨触头测量：3/6路固有分闸（合闸）时间（选配）、分闸（合闸）相内不同期、 分闸（合闸）相间不同期、测量电流：10A

☆、速度测量：刚分（刚合）速度、指定时间段（行程段或角度段）平均速度

☆、测速范围：1mm传感器 0.01～25.00m/s、0.1mm传感器 0.001～2.50m/s、0.5°角度传感器 1周波/ 0.5°

☆、行程测量：动触头行程（行程）、接触行程（开距）、过冲行程或返程（超程）

☆、行程传感器： 直线传感器：50mm，分辨率:0.1mm，测量范围：0～50mm.

                          36º传感器：360º，分辨率:0.5º,测量范围：5～1000mm.

☆、线圈电流测量范围：0～30A,分辨率：≥0.01A。

☆、仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

☆、直流电源输出:DC20～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)

☆、外触发：触发电压AC/DC10V～300V，电流：≤ 120A(短时)

☆、隔离开关测量范围：电压输出：DC15～260V（可调）；

                                   电源输出时间：0.01-20秒（可设置）；

                                   断口信号采集时间可达200秒；

                                   可测断口合、分闸时间、三相不同期、弹跳时间及次数

☆、主机体积：360mm x 280mm x 170mm

☆、使用环境  -20℃～+50℃
☆、相对湿度：≤90%
