☆、采用高精度外置式穿心电流传感器替代以往通常采用的“取样保护单元”(包含多个开关回路,测试时用于将末屏电流切换至测试仪器,
存在末屏开路危险,测试时需要操作多个短接片以将末屏电流引入测试仪器)。该传感器为穿心式结构,就近安装于设备附近,末屏引线无
断口且引线距离很短,从根本上避免末屏开路等安全隐患。该传感器可准确检测100μA~800mA范围内的输入信号。传感器输入阻抗低,可
耐受10A工频电流的作用以及10kA雷电流的冲击,满足在线检测的使用条件;
☆、传感器采用压铸铝壳密封防水设计,二次输出采用防水电缆接头,测试连接方便;传感器安装完毕后,若要进行测试,仅联接上传感器
二次电缆即可,能够做到“即插即用”,对末屏信号引线无需进行任何操作;
☆、检测仪器中的核心处理器采用实时嵌入式操作系统,并采用外扩16位、高速、多路同步采样模拟数字转换器(A/D),实现对监测量的
实时测量与高精度计算。具备同时监测多个设备的能力;提供两种介质损耗在线检测方式,既可测量两个同相电容型设备的介质损耗差值和
电容量比值,又可用PT二次侧电压作基准信号,对设备的电容量及介质损耗值进行测量。采用自补偿式高精度电流传感器和先进的数字滤波
技术,较好地解决了介损测试精度及其稳定性问题,结合完善的电磁屏蔽措施和先进的数字滤波处理技术,可确保介质损耗测试结果不受谐
波干扰及脉冲干扰的影响;
☆、增加了同相电容型设备介损差值及电容量比值的检测功能,不但可避免因使用PT二次侧电压作为基准信号所导致的介损测试结果失真,
还有助于减弱相间电场干扰的影响程度;

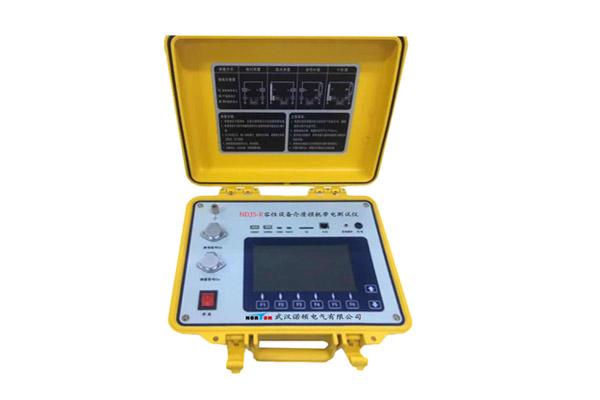

☆、检测仪配备7寸液晶及电容触摸屏,用于显示监测数据并能以趋势图形式展示所监测的电压、电流、介损、电容量比值等数据;
☆、测试仪不但具有在线实时检测的功能,还可以对设备进行长时间连续在线监测,并自动记录所监测数据;
☆、提供两种阻性电流检测方式,可使用PT二次侧电压,又可使用同相电容型设备的泄漏电流,能够准确测量电压、电流、介损等多种参
数;
☆、该系统采用外置式传感器取代 “取样保护单元”,可以在设备正常运行的状态下方便地由“带电检测”方式升级为“在线监测”方式。升级时无
需拆除已安装的传感器,无需设备停电,只需加装监测单元(IED)即可;
☆、检测仪采用便携式设计结构,质量轻,操作使用简单,机内使用高容量锂电池,完全满足现场使用的要求。
