接地电阻测试仪怎么使用

来源:www.whnort.com     发布时间:2020-06-22    阅读量:2360次

       接地电阻测试仪分不同的型号,操作步骤也有所不同,今天就ND2508这个型号的接地电阻测试仪,详解给大家介绍一下操作步骤。

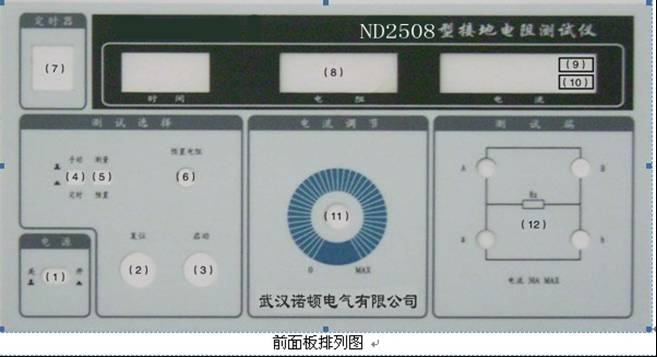

       首先,正面面板功能说明,以下面板序号与下方说明序号是相对应的。


       (1)“电源”开关,按下此开关电源接通。

       (2)“复位”按钮:按一下此按钮,测试停止。输出测试电流被切断,绿灯熄灭,如果仪器处于超阻报警状态,则按此按钮,解除报警,方可进行下次测试。

       (3)“启动”按钮:打开电源开关仪器处于复位状态,事先预置好电阻值并接上负载。按一下此按钮,调节测试电流即可进行电阻测试,此时测试绿灯点亮。如果未接负载按此按钮,则产生开路报警现象,这可理解为被测物与测试仪器之间未连接好处于开路状态。

       (4)“手动/定时”开关:按下此开关,仪器处于定时测试状态,此时设置(7)定时器至所需的测试时间即可进行定时测试;弹起此开关,仪器处于手动测试状态,此时             (7)定时器将不起作用,测试结束需手动“复位”仪器。

       (5)“预置/测量”开关:按下此开关,仪器处于电阻预置状态,此时调节“预置电阻”电位器至所需的电阻设定值,测试时如果被测件的电阻值大于或等于预置设定值时,仪器便处于电阻超限报警状态,表示被测件不合格,按下复位按钮方可解除报警。

       (6)“预置电阻”:和(5)“预置/测量”开关相对应,顺时针电阻设定值增大,逆时针减小。

       (7)“定时器”:定时测试时的拨盘开关,可设置定时时间1-99s,不用定时测试时可将(4)开关置于“手动”位置。

       (8)多功能显示屏:用于显示“定时时间”,“被测键的电阻值”和“测试电流值”

       (9)“测试”绿灯:按一下启动按钮,此绿灯点亮,表示测试开始,在此之前要接上负载,预置设定好电阻值。

       (10)“超限”黄灯:当被测件电阻值大于等于电阻设定值时,仪器将产生超阻报警,此黄灯被点亮,表示被测件不合格;此时按下“复位”按钮可解除报警信号。

       (11)“测试电流”调节:调此调压器来调节输出电压,从而调节负载中的测试电流至规定值。

       (12)“测试”端:即测试电流输出端,由大小红黑四个接线柱所组成。负载通过测试线接在四个接线柱上,大接线柱为电流取样测试端,小接线柱为电阻上电压取样测试端,接线柱的红黑之分对测试无任何影响。

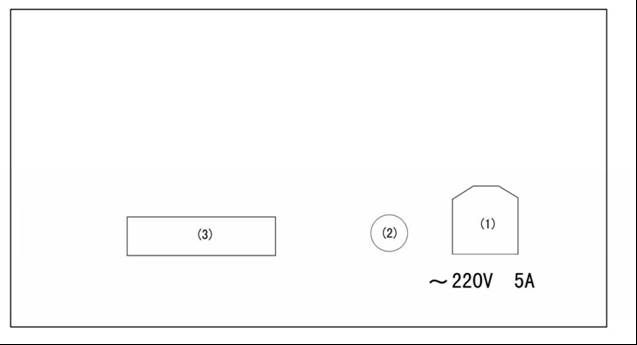

      其次,后面面板说明,以下面板序号与下方说明序号是相对应的。


       (1)“电源”插座:输入AC220V、50Hz电源,内装5A/8A保险丝一只。

       (2)“接地”端:仪器保护接地端,该端与仪器外壳相通,用AVR×0.75多股导线将该端与大地相连接。

       (3)铭牌:标识仪器的唯一性编号及出厂日期



       最后,了解完前后面板上的功能说明,接下来就来说下接地电阻测试仪的操作程序

      (1)接通电源,打开电源开关,仪器便处于待测状态。

      (2)按下“预置/测量”按键,将预置电阻值调节在所需的数值上,弹起“预置/测量”按键。

      (3)接上负载,按一下“启动”按钮,调节“电流输出”,来调节测试电流至规定值,即可进行测试,此时“mΩ”表将显示被测件的电阻值。如果被测件电阻等于或大于电阻预置值,则仪器将超阻报警,蜂鸣器发出响声,超限黄灯点亮,输出电流被切断,表示被测件不合格,按一下复位按钮,解除报警,方可进行下次测试。如果测试电流超过30A,也会产生过流声音警示现象。由于负载不完全一样,测试时需调节“电流调节”至所需测试电流。

     (4)如果进行定时测试,将定时拨盘开关设定在1s-99s间的对应值并按下“手动/定时”开关置于定时位置即可。如果不用定时测试,只需将“手动/定时”开关置于手动位置即可。
