不同继电保护测试仪的技术特点是什么呢?

来源:武汉诺顿电气     发布时间:2020-05-19    阅读量:2675次

      继电保护测试仪简称继保仪,根据所测电路路数的不同它可以分为单相继保仪,三相继保仪和六相继保仪。继电保护测试仪可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验。不同相数的继电保护测试仪的技术特点各有不同。

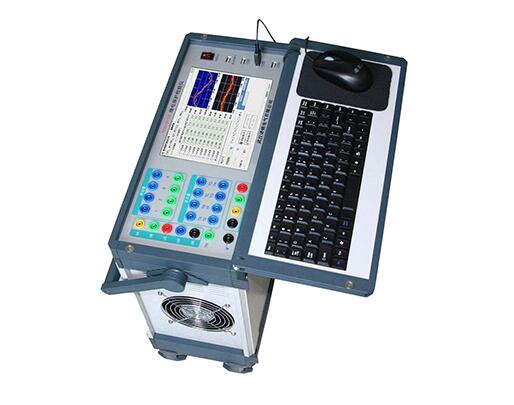

       六相继电保护测试仪以6相继保16路8对为例,其主要技术特点如下:


       1.经典的Windows XP操作界面,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”;

      2.高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;

      3.配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作;

     4.配备有外接USB接口,可以方便地进行数据存取和软件维护;

     5.无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘;

     6.采用高性能D/A转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求;

     7.采用独特的算法,产生的波形精确,完全不同于曲线拟和的波形产生方法,保证信号为纯正的正弦波;

     8.可直接输出交流电压、交流电流、直流电压、直流电流,可变幅值、相位、频率, 2 ~ 20次谐波;

     9.功率放大部分采用新型大功率高保真线性功放电路,输出功率大、纹波干扰小,每相电压可输出120V、电流可输出30A。在输出电流达到30A时,波形仍能保证不失真、不削峰;

     10.具有16个开入量输入和8对空接点开出量输出接口。开入量输入接口能自动适应无源(空接点)、有源,并能自动适应有源输入的极性,在输入电压±250V范围内能正常工作;

     11.提供各种自动测试软件模块和GPS同步触发试验(选配)等;

     12.GPS同步触发误差小于50μS;

     13.可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;

     14.采用精心设计的机箱结构,体积小,散热良好,重量轻,易携带,流动试验方便;

     15.仪器具有自我保护功能,采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

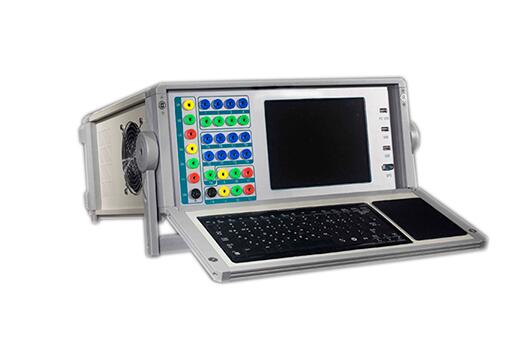

      三相继电保护测试仪以三相带工控机为例,其技术特点主要特别表现为:


       1.使用易用的Windows XP操作系统,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”。

       2.高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

       3.配备有超薄型工业键盘和触控鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

      4.配备有外接USB接口,可以方便地进行数据存取和软件维护。

      5.无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘。

      6.采用高性能D/A转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

      7.可直接输出交流电压、交流电流、直流电压、直流电流,可变幅值、相角、频率。

      8.功率放大部分采用新型大功率高保真线性功放电路,输出功率大、纹波干扰小,在输出电流达到最大时,波形仍能保证不失真、不削峰。

      9.开入量输入接口能自动适应无源(空接点)、有源,并能自动适应有源输入的极性,在输入电压±250V范围内能正常工作。

     10.可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,可以实时存储测试数据,显示矢量图,打印报表等。

     11.采用精心设计的机箱结构,体积小,散热良好,重量轻,易携带,流动试验方便。

     12.仪器具有自我保护功能,采用合理设计的散热结构,具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

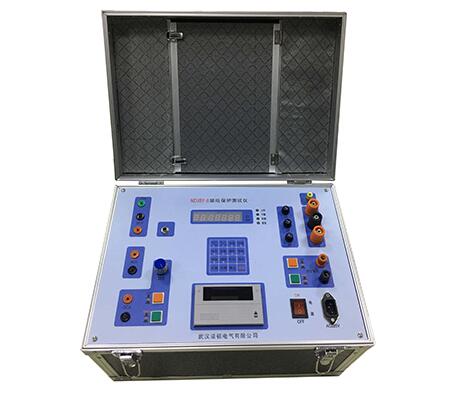

     单相继电保护测试仪技术特点:


     1.由于本机采用了微机控制, 面板上仅有16个触摸开关,就可方便的完成各种测试功能,改变了老式继保仪必须关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。本机还设有自检,报错功能,极大地方便了检查、维修。

     2.本机设有全面的自检,自我保护功能,开机后本机立即投入自检,在过载和过量程时,保护电路将快速切断输出并发出声、光提醒,极大地降低了因误操作带来的不必要损失。

     3.本机智能化程度高,仅按一个键,即可测出通用继电器的全部参数,并自动打印全部数据,使您从繁锁的测试操作中解脱出来。

     4.本机显示屏有功能显示单元,从显示屏上能清楚的反映本

机的工作状态。

      5.本机打印的数据全部使用汉字,如“吸合电压”、“断开电压”、“常开吸合时间”等。

      由以上的技术特点我们可以了解到,相数越高,所测电路路数越多,设备内部结构越复杂,技术特点也就越多。其中,六相继电保护测试仪可以提供各种自动测试软件模块和GPS同步触发试验(选配)等,GPS同步触发误差小于50μS。
