直流绝缘电阻和介电强度测试仪使用方法

来源:武汉诺顿电气     发布时间:2020-05-14    阅读量:182次

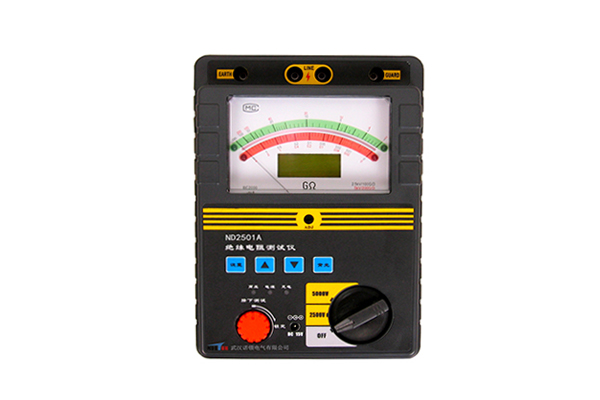

       直流绝缘电阻和介电强度测试仪使用方法,其中,绝缘电阻测试仪的型号非常多,比如有:ND2672系列,ND2671系列,ND2502系列,ND2501系列,ND2500系列,由于型号较多,今天我们就详细介绍一下其中一款ND2501系列绝缘电阻测试仪的使用方法,具体使用方法如下:


       准备工作:当第一次使用仪表时,需充电6小时。否则仪表不能正常工作。充电方法祥见“电池充电”的相关内容。

1、试验前应拆除被试设备电源及一切对外连线,并将被试物短接后接地放电1min,电容量较大的应至少放电2min以免触电和影响测量结果。

2、效验仪表指针是否在无穷大上,否则需调整机械调零螺丝(9)。

3、用干燥清洁的柔软布擦去被试物的表面污垢,必要时先用汽油洗净套管的表面积垢,以消除表面漏电电流影响测试结果。

4、将带屏蔽高压测试线一端(红色)插入(1)LINE端,另一端(红色)接于

   被试设备的高压导体上,将带屏蔽高压测试线屏蔽端(黑色)插入(2)

   GROUND端,另一端接于被试设备的高压护环上,以消除表面泄漏电流的影

   响(祥见“屏蔽端的使用方法”相关内容。将另外一根黑色测试线插入地端

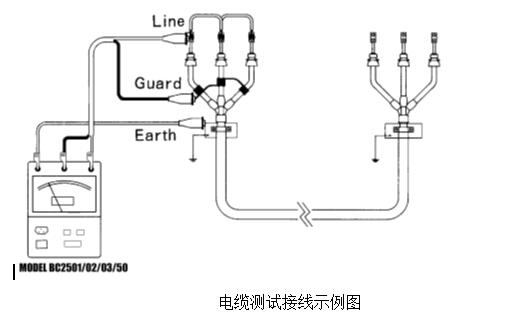

  (EARTH)(3)端,另一头接于被试设备的外壳或地上。以电缆测试为例接法

   如图所示。


注意:在接线时,特别注意LINE与GUARD的接法,不要将其接反,以免高压屏

      蔽线的外层带电。

开始测试

1、打开电源开关,这时开关上的电源指示灯应发亮。

2、仪器开始自动检测电池容量,当指针停在BATT.GOOD区,则电池是好的,否则需充电。

注意:当外接交流电源未接通时,如果仪表电源指示灯未亮,应接入交流电源

     给机内电池充电。

3、选择需要的测试电压(2.5KV/5KV/10KV)。

4、按动测试键(18),开始测试。这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声,代表LINE端有高压输出。

警告:测试过程中,严禁触模LINE端裸露部分以免发生触电危险。

5、仪表每隔一定时间发出提示音(15秒、1分钟、10分钟)。

6、 当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度,对(2.5KV和5KV)或(5KV和10KV)双电压等级的绝缘测试,则读黑色和红色刻度(对BC2550或BC2503型而言)。测试完后,再次按动测试键(18),仪表停止测试,等几秒钟,不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。

警告:试验完毕或重复进行试验时,必须将被试物短接后对地充分放电(仪表

      也有内置自动放电功能,不过时间较长)

7、需连续进行第二次测量时,可按4-6步骤执行。

屏蔽端(GUARD)的使用方法

    在电力电缆等的绝缘测量或外界电磁场干扰时,为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度,在实际测量过程中,采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。

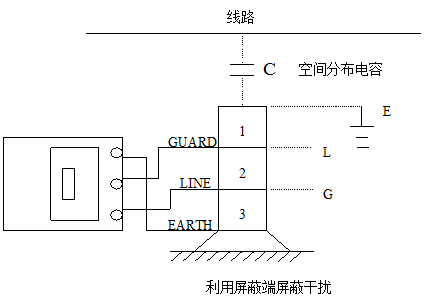

    对于两节及以上的被试品,例如避雷器、耦合电容可采用图5所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上,这样,由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉,而不经过测试主回路,从而避免了干扰电流的影响。对最上节避雷器,可将其上法兰接仪表地端(EARTH)后再接地,使干扰电流直接入地。但后者不能将干扰完全消除掉。


其它方面的应用可参考此接法。


电池充电

1、仪表可采用交直流两种方式供电,但在现场电源干扰较大或不稳定时,推荐使用仪表的内部电源供电。

2、首次使用仪表时,需充电6小时。否则仪表不能正常工作。

3、充电电路采用专用智能充电管理模块,可自动停止充电。

注意:在充电之前,请确认交流输入电压范围应为220V AV±10%,以免

       接错电源造成不必要的损失。

4、插入仪表所配的电源线,接通交流电源,充电指示灯亮,充电开始。

5、电池充满后,充电指示灯(充满)亮,这时可断开交流电源,仪表便可使用。

注意:仪表长期不使用时,应确保电源开关(12)关闭。并且每1-2个月进行一次充电维护。

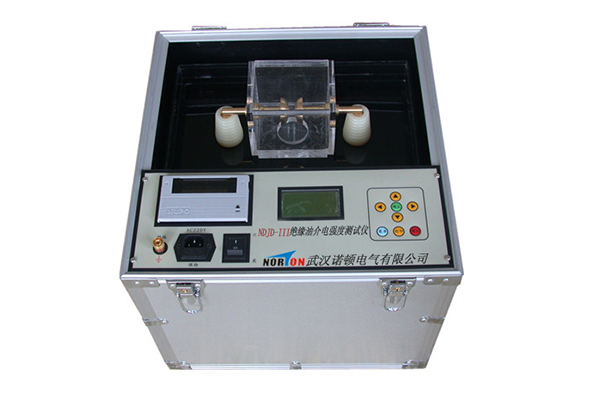

       绝缘油介电强度测试仪有两种型号,咱们就介绍NDJD-Ⅲ绝缘油介电强度测试仪这一款的使用方法。


操作说明

1、准备开机

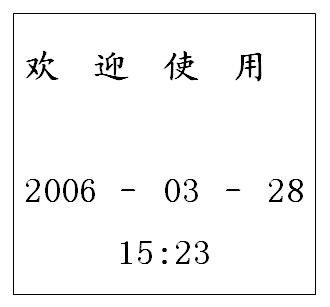

将仪器的电源开关置于“关”的位置,可靠接好地线。用专用的电源线将交流220V接至仪器,合上电源开关,仪器的显示屏(LCD)显示仪器型号、名称、编号、软件版本、系统时间等基本信息(开机LOGO)



2、    数据设置

2.1、设置系统时间

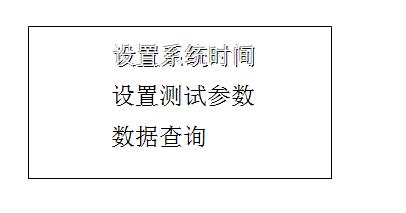

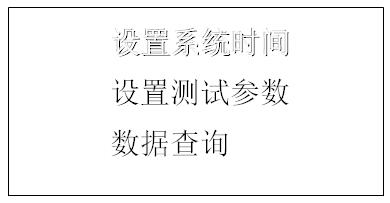

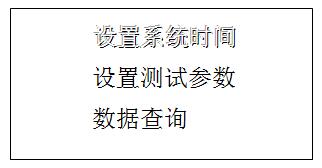

2.1.1、开机LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。

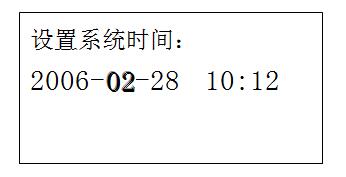

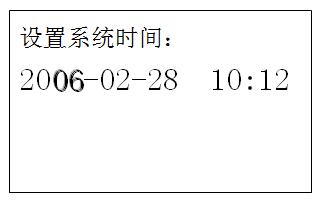

2.1.2、按【↑】键和【↓】键移动阴影光标到“设置系统时间”,再按【确认】键进入时间设置界面。



2.1.3、按【←】键和【→】键移动阴影光标到需要更改的数据,按【↑】键和【↓】更改数据。例:按【→】键移动阴影光标到月份的位置。

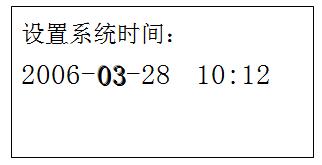

2.1.4、按一下【↑】键可将月份更改为03。



2.1.5、更改完毕按【确认】键保存数据并返回上一级菜单。



2.2、设置测试模式

2.2.1、开机LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。



2.2.2、按【↑】键和【↓】键移动阴影光标到“设置测试参数”,再按【确认】键进入设置测试参数界面。



2.2.3、按【←】键和【→】键移动阴影光标到需要更改的数据,按【↑】键和【↓】更改数据。

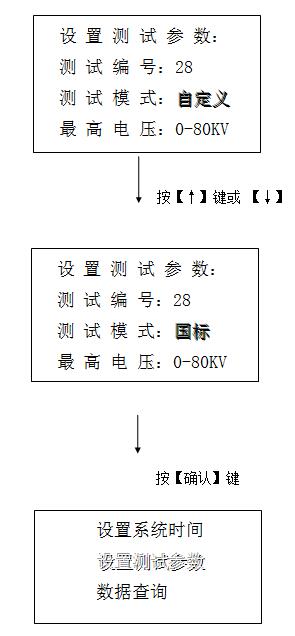

2.2.4.1、如要选择“国标模式”,可按【←】键和【→】键移动阴影光标到“测试模式”行,按【↑】键和【↓】选择“国标”。



2.2.4.2、如要选择“自定义模式”,可用【↑】键和【↓】键移动阴影光标到“自定义”,再按【确认】键进入“自定义模式”的修改状态。

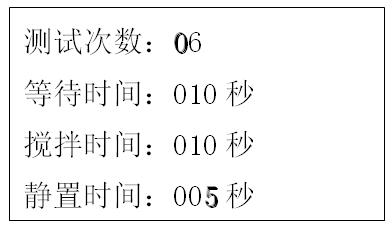

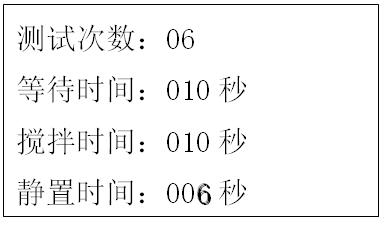

2.2.4.2.1、按【←】键和【→】键移动阴影光标到需要更改的数据,按【↑】键和【↓】更改数据。



注:可更改的数据有:最高电压(一般不需更改)、静置时间、等待时间、搅拌时间、试验次数等。

其中最高电压的设置范围为5kV到额定最高压,且最小调节幅度为1kV。如80kV的试油机的最高电压只能设置为5kV到80kV;100kV试油机则最高电压只能设置为5kV到100kV;静置时间设置范围0~ 999秒;等待时间设置范围0~ 999秒;搅拌时间设置范围0~ 999秒;试验次数设置范围1 ~ 6次。

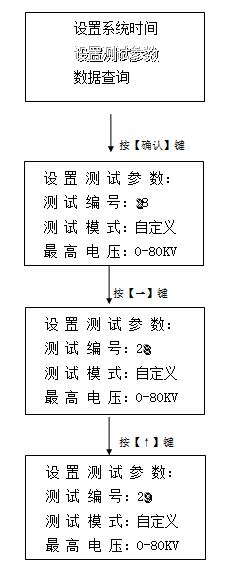

2.3、设置测试编号

2.3.1、开机LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。

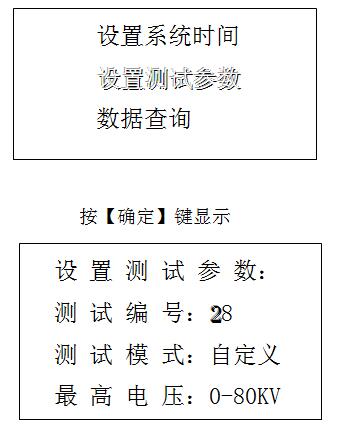

2.3.2、按【↑】键和【↓】键移动阴影光标到“设置测试参数”,再按【确认】键进入参数设置界面。



2.3.3、按【←】键和【→】键移动阴影光标到需要更改的数据,按【↑】键和【↓】更改数据。



3、数据管理

数据管理包括数据查询和数据打印。

3.1、开机LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。

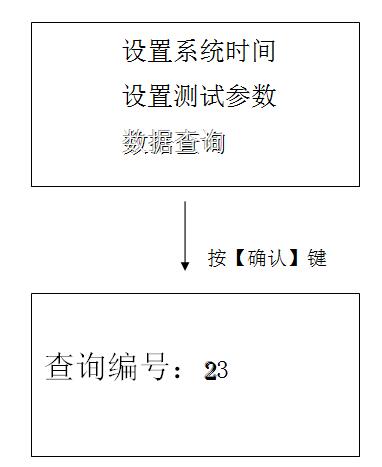

3.2、按【↑】键和【↓】键移动阴影光标到“数据管理”,再按【确认】键进入数据管理状态,LCD显示“测试编号XX”。其中“X”是0~ 9的自然数,阴影光标处在第一个“X”。



(此状态时打印机电源接通以方便换纸)

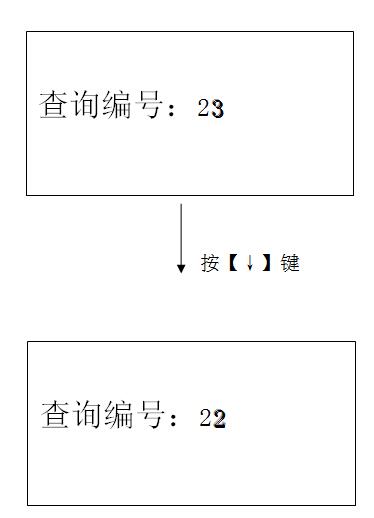

3.3、按【←】键和【→】键移动阴影光标到需要更改的数据(例按【→】键),按【↑】键和【↓】更改数据。(如不需查询可按【菜单】键到开机LOGO界面。)

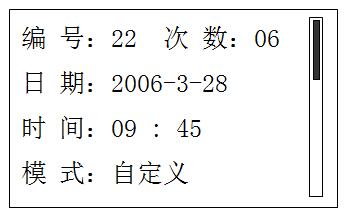

3.4、数据更改后按按【确认】键进入查询状态,仪器显示该编号的第一页测试数据。



3.5、按【↓】键可查询该编号的下一页(第二页)测试数据。



3.6、按【↓】键可查询该编号的下一页(第三页)测试数据。






(LCD右边的竖条中间有一段黑条,表示当前页面在整个页面中的位置。黑条在上面表示第一页,在中间表示第二页,在下面表示第三页)

3.7、此状态时按【←】键和【→】键可查询其他编号的数据。(按【←】键查询当前编号的上一个编号,按【→】键查询当前编号的下一个编号)

3.8、任一编号的任意一页均可按【打印】键将该编号的数据打印出来。

3.9、仪器处于打印状态时,按【菜单】键可停止打印并返回到开机LOGO界面。

3.10、查询/打印完毕,按【确认】键返回到“查询编号XX”菜单;按【菜单】键可返回到开机LOGO界面。

4、开始试验

4.0、试验前的准备

4.0.1、打开仪器的保护上盖,两手分别放在的两边,向上轻轻取下有机玻璃绝缘罩的上盖;

4.0.2、将取好油样的试油杯轻搁在高压电极上,再轻轻合上有机玻璃绝缘罩(必须压住有机玻璃绝缘罩的下盖上的微动开关,否则仪器会提示“仓门未关闭!”的错误信息);

4.0.3、将仪器的电源开关置于关的位置,可靠接好地线;

4.0.4、用专用的电源线将交流220V电压接到本仪器;

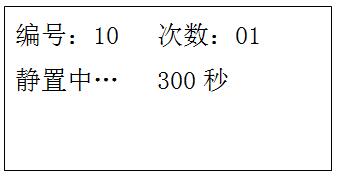

4.1、开机LOGO,按【测试】键,仪器按照设定模式的参数开始运行。(以国标为例)仪器显示静置界面(静置时间为300S倒计时)

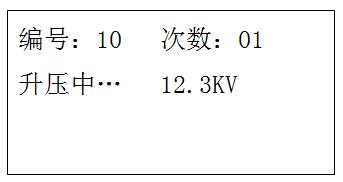

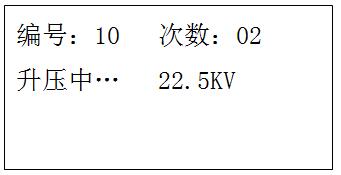

4.1.1、静置时间300秒倒计时完毕,仪器接通主回路并开始升压;

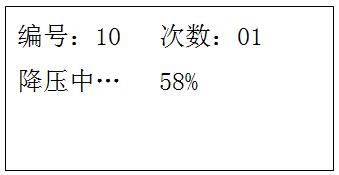

4.1.2、油样击穿或到电压升到最高设定值,仪器立即切断主回路电源,LCD关闭显示。大约3秒钟后,LCD显示降压界面;

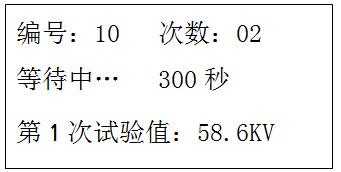

4.1.3、仪器降压到零电压位置后,LCD显示等待界面;

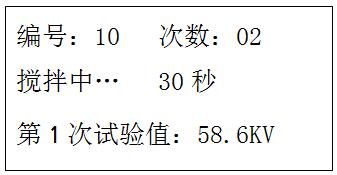

4.1.4、等待时间300秒倒计时完毕,LCD显示搅拌界面,仪器自动对油样进行搅拌;



4.1.5、搅拌时间30秒倒计时完毕,仪器接通主回路并开始升压;



4.1.6、

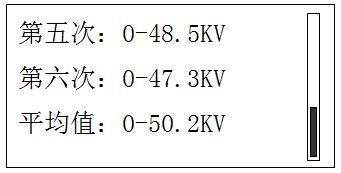

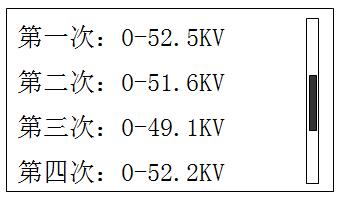

仪器在6次试验完后显示并打印试验结果。按【↑】键和【↓】键可任意查询本次试验的第二页和第三页。

4.2、打印完毕,打印机停止打印,但打印机电源仍然处于接通状态,这时也可以进行换纸。LCD显示试验结果,按【菜单】键断开打印机电源并返回到LOGO;按【确认】键断开打印机电源并直接进入主菜单以方便设置。

4.3、试验过程中,按【菜单】键可取消本次试验。

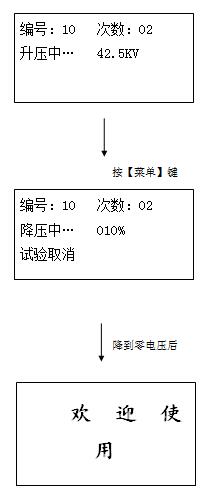

4.4、如仪器正在升压,按【菜单】键后,仪器断开主回路,LCD显示“试验取消,降压中。。。。 ”,降到零电压后,仪器显示LOGO。



4.5、如仪器正在降压,按【菜单】键后,LCD显示LOGO。

4.6、如仪器计时或搅拌状态,按【菜单】键后,仪器显示LOGO。

4.7、取消试验后,仍然可以查询/打印本次试验已完成的数据。但是下次做试验时的编号仍然是为本次编号,以覆盖此编号的数据,除非人为更改测试编号。

5、    试验过程中电源中断(关机或停电)后的操作

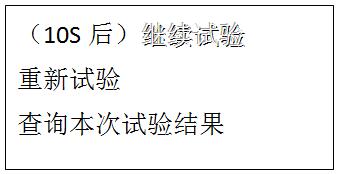

5.1、正在试验时,仪器断电(关机或停电)。再开机或通电后,显示屏出现三个菜单选项:“(10S后)继续试验”、“重新试验”和“查询本次试验结果”。



注意:关机或停电后再开机最好等待10秒钟!



5.2、系统默认选项为“(10S后)继续试验”。10S内没有选择则仪器继续试验。

5.3、按【↑】键和【↓】键移动阴影光标,10S计时停止,“(10S后)继续试验”菜单变为“(-S后)继续试验”。移动阴影光标到“重新试验”,按【确认】键,则仪器重新开始本编号的试验。



5.4、按【↑】键和【↓】键移动阴影光标到“查询本次试验结果”,按【确认】键,则仪器进入到数据查询状态。查询方法同3.1—3.11的内容。

5.5、按【↑】键和【↓】键移动阴影光标到“(-S后)继续试验”,按【确认】键,则仪器接着断电前的试验过程继续试验。

5.6、10S内按【菜单】键或移动阴影光标后按【菜单】键直接返回LOGO。

5.7、选择“继续试验”或“重新试验”并开始试验后,在试验过程中按【菜单】键,可取消试验(同4.1—4.6)。

      这只是其中两款型号的使用方法说明,不同的型号使用方法也有所不同,在使用的过程中,还是要参照说明书,不懂的需要及时咨询技术人员,切记不可在不是特别确定的情况下擅自操作。
