直流高压发生器基本原理以及具体应用是什么呢?

来源:武汉诺顿电气     发布时间:2020-05-12    阅读量:2017次

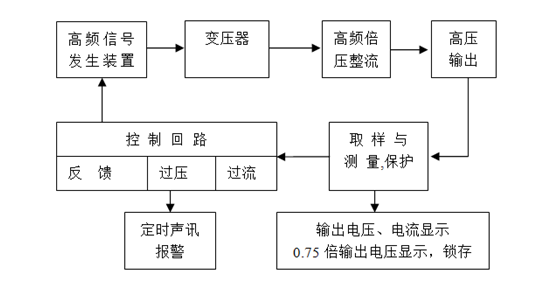

       直流高压发生器在使用行业中也有一些别称即直高发,又称交直流高压发生器、高压直流发生器、中频直流高压发生器、高压发生器、便携式直流高压发生器等等。这款设备的原理并不复杂,在解释原理之前我们可以来看下直流高压发生器的原理图,原理图如下图所示:



      直流高压发生器的基本原理是:采用先进的PWM调制技术及大功率MOSFET器件,通过中频倍压整流而成,并且应用了新的电力电子技术。

       在电力预防测试直流耐压设备常用的就是直流高压发生器。最开始直流高压发生器是用在电力电缆的直流耐压测试,用来检查电缆的绝缘性能的,后来通过电源预防测试研究发现,直流条件下电缆的绝缘性能并不理想,并且电缆的隐藏损坏更大。在这一阶段,直流高压发生器主要用于测量氧化锌避雷器的泄漏电流或作为直流电源。

       随着设备技术的成熟与进步,慢慢地直流高压发生器使用的范围越来越广,直到今天系列直流高压试验器不仅仅只是在电力电缆和氧化锌避雷器得相关试验中使用,而且也适用于电力部门、工矿、冶金、钢铁等企业动力部门对变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

        我司的直流高压发生器是一个系列产品,对应的型号的相关产品参数如下图所示:  

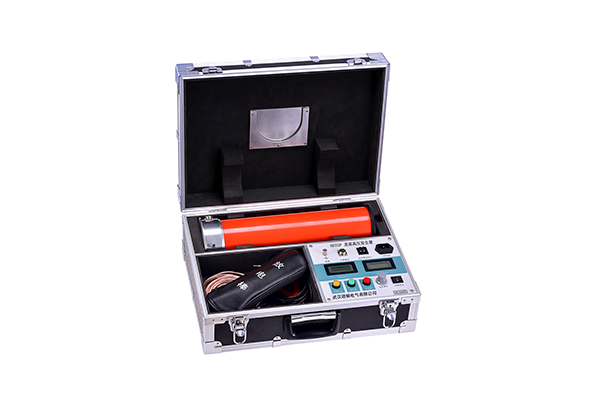

        这款设备的功能特点是:输出电压稳定,纹波小;具有零位保护、过压保护、过流保护、击穿保护,保护功能齐全;增设智能高精度0.75U功能一键按钮;升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高;过压整定选用数字拨码开关;主机和倍压筒放置在一个机箱内,便于携带;关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料。

        直流高压发生器可以在海拔高度1500m以下,环境温度在-10℃≈50℃,相对湿度 <90%无凝露25℃的地方正常工作,因此结合直流高压发生器的功能特点和工作环境在具体应用有:电站氧化锌ZnO避雷器系列,电机ZnO系列,电机中性点ZnO系列,并联补偿电容避雷器的系列,变压器中性点ZnO系列,电气化铁道ZnO系列,FZ避雷器系列,DSZF避雷器系列,FCD避雷器系列,纸绝缘电缆的试验电压,橡塑绝缘电力电缆的直流试验电压,自容式充油电缆主,缘直流耐压试验电压,高压开关的直流试验。
