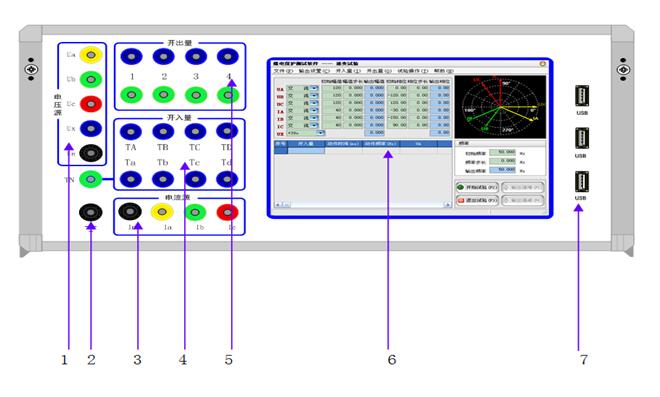

1.1继电保护校验仪 面板说明





  1    电压源输出端口  UA、UB、UC、UX和共用中性点UN。

  2    机壳接地端口  在测试时应可靠接地，可以提高测试数据的准确性和测试的安全性。

  3    电流源输出端口  IA、IB、IC和共用中性点IN。

  4    开关量输入端口  TA、TB、TC、TD、TE、TF、TG、TH共8路独立输入，兼容空接点与15V～250V有源接点，能自动识别有源接点的极性，TN为公共端。

  5    开关量输出端口  4对空接点输出。

  6    液晶显示屏  8.4〞彩色液晶显示屏。

  7    USB接口  可以通过USB接口将测试数据存储到U盘中。

1.2 继电保护校验仪技术参数

1.2.1 交流电流源

三相共用中性点的电流源，电流上升下降时间 ＜100μs

最大输出功率：450VA/相

输出准确度：

分辨力：

单相连续输出时间：



1.2.2 交流电压源

四相共用中性点的电压源，电流上升下降时间 ＜100μs

最大输出功率：≥75VA/相

输出准确度：

分辨力：



1.2.3 直流电流源

单相输出范围：-10A～+10A或0～20A

最大输出功率：300VA/相

输出准确度：

分辨力：5mA



1.2.4 直流电压源

直流电压输出范围：-150V～+150V或0～300V

最大输出功率：≥100VA

输出准确度：

分辨力：



1.2.5 交流电压、电流源角度

相角范围：0°～ 360°

准确度：±0.2°

分辨力：0.01°



1.2.6 交流电压、电流源频率

频率范围：10～1500Hz

能叠加2～20次任意幅值的谐波及直流

输出准确度：

分辨力：0.001 Hz



1.2.7 计时精度

1ms～1S	±10ms
1S～999999S	±0.2%

1.2.8 开入量

8路独立开关接点输入，自动识别有源接点的极性

兼容空接点与15V～250V有源接点



1.2.9 开出量

4对可编程开关空接点输出

接点容量：250VDC，0.5A 或 250VAC，0.5A



1.2.10 同步性

电压电流同步性 ≤50μS



1.2.11 供电电源

  交流输入电压

额定值：220V ± 10%

基准值：220V ± 2%

交流供电频率：

额定值：50Hz ± 10%

基准值：50Hz ± 2%



1.2.12 使用环境条件

环境温度：－10℃～+40℃

相对湿度：≤90%

大气压强：80～110kPa



1.2.13箱体尺寸与重量

箱体尺寸（长×宽×高）：420mm×190mm×470mm

重量：20千克



1.3 继电保护校验仪技术特点

微机型继电保护测试仪其主要特点表现为：

1.使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

2.高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

3.配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

4.配备有外接USB接口，可以方便地进行数据存取和软件维护。

5.无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

6.采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

7.可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

8.功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。

9.开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。

10.可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

11.采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

12.仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
