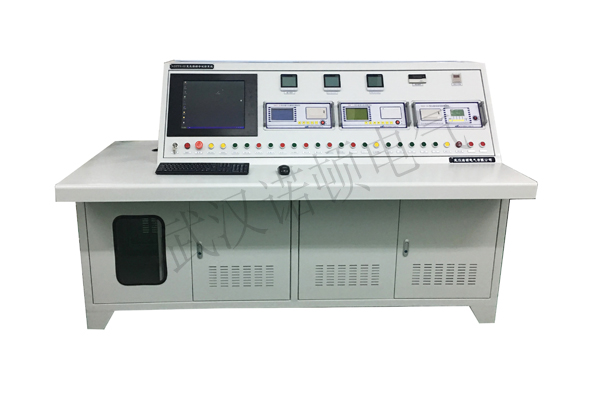

变压器综合试验台即变压器综合试验系统 适用于供配电系统，变压器制造厂，工矿等企业等单位。该试验台集变压器多项试验功能于一体，具有变压器各项试验控制、监视、测量、保护等多种功能。该系统具有操作简单直观、性能可靠、测量数据准确等特点。能准确测量变压器的空载损耗、空载电流、负载损耗、阻抗电压、变比组别、绕组直流电阻；并自动换算到额定电压下的空载损耗、额定电流下和温度下负载损耗和阻抗电压百分比。另外，该系统还可安全可靠完成变压器工频耐压试验、感应耐压试验以及变压器温升试验。为检测或修造变压器提供了可靠的数据。该系统更智能化、现代化、操作更简单、更方便。该系统也是变压器生产厂家实力的一种体现。系统有两种操作模式（两种操作方式互锁，只能在一种操作方式下工作），该操作方式只需在计算机显示器上点击鼠标即可完成试验。所有的操作执行有系统内PLC启动其命令执行单元，完成试验。另外系统还配置视频监控系统，监视其试验区域，做到更安全、更可靠。

 接下来我们来看下综合试验台的详细介绍：

 一、产品特性

   1、集试验一次接线显示，数据采集，分析处理，测量控制，存贮，打印保护于一体，试验全过程全部自动完成，具有高效率、高精度的突出优点

      2、变压器综合试验台数据处理采用自动存储和微机打印方式，数据表格美观、规范，字迹工整，清晰。试验数据全部实时填入相应表格，避免人工转抄记录过程，保证了数据的真实、可靠。用户还根据需要自行设置打印格式。

       3、带液晶背光显示屏，同时显示三相电压电流等18个参量；以数字仪表取代指针式仪表，全部试验数据均在屏幕上实时（锁定）显示，避免了试验过程中因视差、换算、计算等诸多因素造成的误差。使测试精度更高。特别是彻底解决操作人员同时读看多块表计，同时记录多组数据的困难，保证试验数据的准确可靠

      4、可测量低功率因数范围的功率。

      5、还具备波形岐变校正、试验导线电阻校正、互感器误差校正功能。

      6、变压器综合试验台可设定电压电流比率，直接显示测量值。

      7、可根据用户需要做成台式、便携式、简易型、标准型、便于不同场合使用。

      8、多屏菜单操作，操作方便，自动计算各参数。

     9、抗干扰性强，有过载报警指示，线路接错保护，具有过压、过流保护等功能。

     10、变压器综合试验台采用Access数据库保存原始数据，可方便的将被试验设备的全部参数、试验数据、环境温度、试验日期等资料一并存储，形成设备档案，便于日后查询分析。

       二、技术参数

         1、被测变压器范围：电压220kV容量360000kVA及以下 ；

         2、输入电压：0V ～ 450V,50Hz;

         3、电流测量范围：100mA～ 5A, 精度0.2%；

         4、电压测量范围：10V ～ 500V, 精度0.2%；

         5、温湿度测量精度：0.5%

         6、数显监视仪表精度：0.5%；

         7、有功功率测量精度：0.2%；

         8、电流测量范围：100mA ～ 5A；

         9、PT扩充量程： 100V ～ 220kV ，精度0.5‰

         10、CT扩充量程： 1A ～ 2000A，精度0.5‰

     三、遵循标准

     1、GB 1904.1 – 1996 《电力变压器 第1部分 总则》；

     2、GB 1904.2 – 1996 《电力变压器 第2部分 温升》；

     3、GB 1904.3 – 1996 《电力变压器 第3部分 绝缘水平和绝缘试验》；

     4、GB/T16927.1-1997  《高电压试验技术 第1部分一般试验要求》；

     5、GB50150 – 2006  《电气安装工程 电气设备交接试验标准》；

     6、JB/T501 – 1991  《电力变压器试验导则》；

     7、GB/T6451 – 1995  《三相油浸式电力变压器技术参数和要求》；

     8、GB/T10228 – 1997 《干式电力变压器技术参数和要求》。

      四、 系统配置

       1、变压器综合试验台；

       2、电压/电流互感器控制柜（选配）；

       3、系统辅助柜（选配）；

       4、电源控制柜（选配）；

       5、变压器空负载特性测试仪（功率分析仪）；

       6、变压器变比组别测试仪；

       7、变压器直流电阻测试仪；

       8、中频发电机组；

       9、高压试验变压器；

      10、感应调压器；

      11、温度传感器；

      12、温度巡检仪；

      13、雷电冲击系统（选配）；

      14、局部放电检测系统（选配）；

      15、工业计算机及专用软件；

      16、PLC控制器；

      17、视频监控系统。

变压器综合试验台的强大在于测量的试验非常多，基本上可测量变压器的所有试验，智能化的操作让采集数据更方便，更简单，是供配电系统，变压器制造厂，工矿等企业不可或缺的设备之一。
