ND2508型交流接地电阻测试仪使用说明以及注意事项

来源:Admin     发布时间:2019-07-22    阅读量:1188次

ND2508型交流接地电阻测试仪适合用于测量各种电机、电器、仪器仪表、家用电器等设备的外壳与其接地线之间的电阻值。

该仪器体积小、重量轻、外形美观、操作方便。测试电流和电阻值采用LED数字面板实时显示,清晰、准确、直观。测试电流可根据用户不同需求530A任意调节,测试时间199s之间连续设定。当被测物的阻值超过用户的设定值后(0510 mΩ可任意设定报警点),该仪器具有声光报警功能,并有过电流(AC 30A)保护功能并有声音警示。其先进的开路报警功能,能让用户有效的避免误检和漏检。该仪器能广泛满足不同的用户测试需求。

工作条件

环境温度:0-40℃。

相对湿度:不大于75%

大气压力:101.25KPa

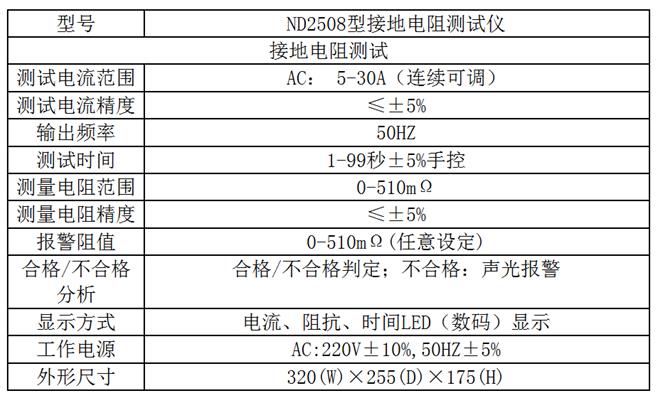

技术指标如下:




使用前注意事项

    1、打开电源开关,时间表和电阻表显示数字为“00”和“000”,电流表显示数字为“00.0”或“00.1”这属于正常状态;一旦接上负载测试,则显示被测电阻阻值和测试电流及测试时间。

2、测试电流一般按国家标准25A10A确定。0-200 mΩ的电阻用25A电流进行测试。0-510 mΩ用10A电流进行测试。在此范围内,电流及电阻均应满足精度之要求。

3、仪器处于测试状态时,不要断开或接上被测件,以免瞬间引起电火花在被测件表面燃烧,接通或断开被测件必须输出测试电压。

4、本仪器应用了四端网络测试原理,这样可减少引线电阻和接触电阻所产生的误差,虽然如此在测试时一定要接触良好,大小接线柱一定要拧紧。

5、仪器不要阳光直射,高温、潮湿或满是灰尘的环境中使用或存放。


ND2508接地电阻测试仪使用说明

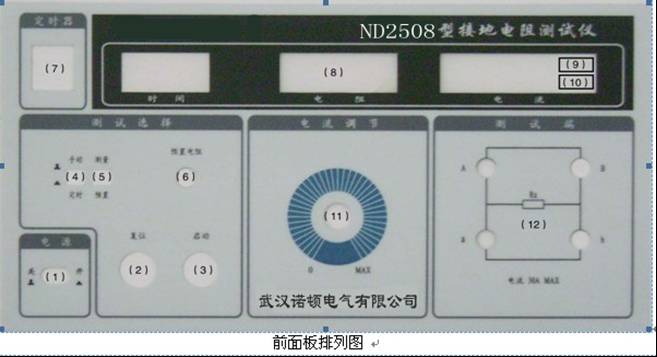

1、前面板说明(序号与面板排列图序号是相对应的)



1)“电源”开关,按下此开关电源接通。

2)“复位”按钮:按一下此按钮,测试停止。输出测试电流被切断,绿灯熄灭,如果仪器处于超阻报警状态,则按此按钮,解除报警,方可进行下次测试。

3)“启动”按钮:打开电源开关仪器处于复位状态,事先预置好电阻值并接上负载。按一下此按钮,调节测试电流即可进行电阻测试,此时测试绿灯点亮。如果未接负载按此按钮,则产生开路报警现象,这可理解为被测物与测试仪器之间未连接好处于开路状态。

4)“手动/定时”开关:按下此开关,仪器处于定时测试状态,此时设置(7)定时器至所需的测试时间即可进行定时测试;弹起此开关,仪器处于手动测试状态,此时(7)定时器将不起作用,测试结束需手动“复位”仪器。

5)“预置/测量”开关:按下此开关,仪器处于电阻预置状态,此时调节“预置电阻”电位器至所需的电阻设定值,测试时如果被测件的电阻值大于或等于预置设定值时,仪器便处于电阻超限报警状态,表示被测件不合格,按下复位按钮方可解除报警。

6)“预置电阻”:和(5)“预置/测量”开关相对应,顺时针电阻设定值增大,逆时针减小。

7)“定时器”:定时测试时的拨盘开关,可设置定时时间1-99s,不用定时测试时可将(4)开关置于“手动”位置。

8)多功能显示屏:用于显示“定时时间”,“被测键的电阻值”和“测试电流值”

9)“测试”绿灯:按一下启动按钮,此绿灯点亮,表示测试开始,在此之前要接上负载,预置设定好电阻值。

10)“超限”黄灯:当被测件电阻值大于等于电阻设定值时,仪器将产生超阻报警,此黄灯被点亮,表示被测件不合格;此时按下“复位”按钮可解除报警信号。

11)“测试电流”调节:调此调压器来调节输出电压,从而调节负载中的测试电流至规定值。

12)“测试”端:即测试电流输出端,由大小红黑四个接线柱所组成。负载通过测试线接在四个接线柱上,大接线柱为电流取样测试端,小接线柱为电阻上电压取样测试端,接线柱的红黑之分对测试无任何影响。

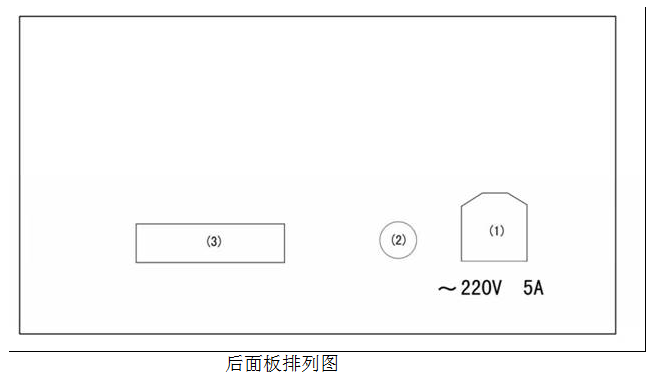

2、后面板说明(序号与面板排列图序号是相对应的)



1)“电源”插座:输入AC220V50Hz电源,内装5A/8A保险丝一只。

2)“接地”端:仪器保护接地端,该端与仪器外壳相通,用AVR×0.75多股导线将该端与大地相连接。

3)铭牌:标识仪器的唯一性编号及出厂日期

 3、操作程序

1)接通电源,打开电源开关,仪器便处于待测状态。

2)按下“预置/测量”按键,将预置电阻值调节在所需的数值上,弹起“预置/测量”按键。

3)接上负载,按一下“启动”按钮,调节“电流输出”,来调节测试电流至规定值,即可进行测试,此时“mΩ”表将显示被测件的电阻值。如果被测件电阻等于或大于电阻预置值,则仪器将超阻报警,蜂鸣器发出响声,超限黄灯点亮,输出电流被切断,表示被测件不合格,按一下复位按钮,解除报警,方可进行下次测试。如果测试电流超过30A,也会产生过流声音警示现象。由于负载不完全一样,测试时需调节“电流调节”至所需测试电流。

      (4)如果进行定时测试,将定时拨盘开关设定在1s-99s间的对应值并按下“手动/定时”开关置于定时位置即可。如果不用定时测试,只需将“手动/定时”开关置于手动位置即可。




工作原理

     方框图:




校准

校 准:本部分校准包括如下过程

A”表:测试电流的校准

mΩ”表:被测试电阻阻值的校准。

1、校准时所用的仪表

130A标准交流电流表,精度±2%

2)标准电阻:100 mΩ-125 mΩ,精度±1%,能流过30A电流;400 mΩ-500 mΩ,精度±1%,能流过10A电流。

3)秒表:精度±1%,分辨率为0.01s

2、校准“A”电流表

30A标准交流电流表和125 mΩ标准电阻串接在输出回路里,预置电阻调至最大,按一下启动按钮,缓缓调节测试电流至25A,通过调节RP35K)电位器25A/ADJ,使25A电流精度达到±2%以内即可。

3、校准“mΩ”表

 将125 mΩ标准电阻接至仪器输出端,测试电流调至25A,调节RP35K)电位器100 mΩ/ADJ,使本仪器的“mΩ”表显示值为125 mΩ±2%以内即可,当测试电流在10A-30A范围变化时,“mΩ”表的显示值应在125 mΩ±5%以内。
